近日，美国专利商标局（uspto）正式公布了苹果公司新授予的 73 项专利系列。在其中，有一项与苹果 vision pro 相关的新授权专利。
光栅显示屏

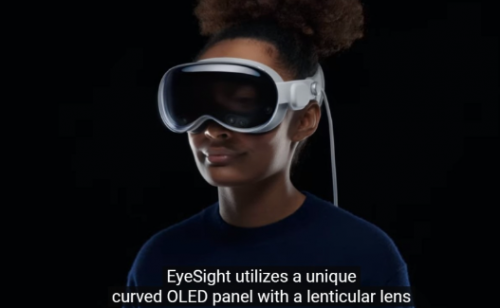

苹果公司技术开发部副总裁 mike rockwell 曾透露了苹果使用光栅显示屏的情况，他表示：“我们还认真考虑了佩戴 vision pro 时如何与他人互动的问题。eyesight 利用独特的弧形 oled 面板和光栅透镜，将眼睛的正确视角投射到每个注视你的人身上。这就是 3d 显示屏的效果，它让设备看起来是透明的。 ”
苹果这项获得授权的 vision pro 专利与光栅显示屏的使用有关。
专利简介指出：光栅显示屏可以形成具有凹凸弧度的透镜显示，可以具有光栅透镜薄膜，其透镜延伸到显示器的长度。光栅透镜可以配置为能够立体地观看显示器。
为了在确保令人满意的立体显示性能的同时使显示器具有更大的曲率，显示器可以具有立体区域和非立体区域。中央立体区可以插入第一和第二非立体区之间，非立体区可能比立体区具有更大的曲率。
为了防止透镜显示器内的串扰，可以在显示器中加入百叶窗薄膜。百叶窗薄膜可以具有由不透明壁隔开的多个透明部分。不透明的墙壁可以控制显示器的光线发射角度，从而减少串扰。百叶窗薄膜可以插入光栅透镜薄膜和显示面板之间。

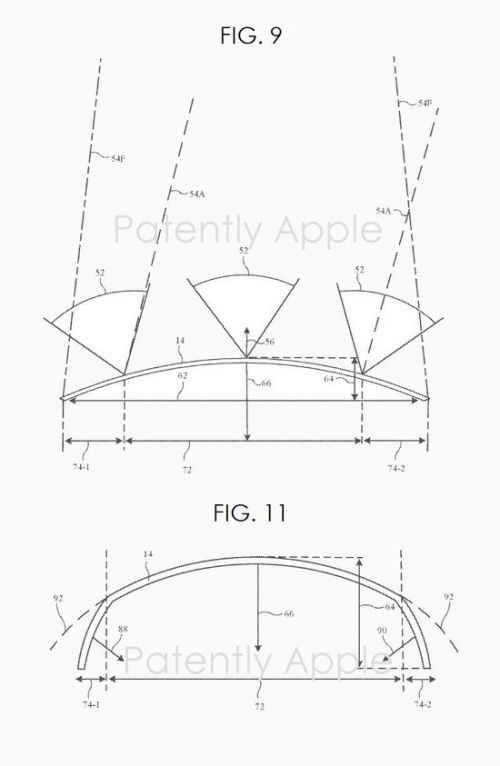

苹果专利图 9 是一个示例性曲面光栅显示屏的横截面侧视图，显示了如何在显示器边缘包含非立体区域，以允许显示器中的更多曲率。
苹果专利图 11 示出了示例性曲面光栅显示屏的横截面侧视图，该显示器在非立体区域中具有与在立体区域中不同的曲率半径。
