近日，美国专利商标局正式授予苹果公司另一项智能指环相关专利，该专利涉及用于收集近场通信标签信息并充当 vision pro 控制器的近场通信电路。
苹果专利涉及一种电子设备，例如具有环绕指形开口的指环外壳的可穿戴指环设备。指环设备可以有一个线圈。线圈可以由印刷电路上的金属迹线形成，该印刷电路呈细长条状，环绕指形开口。印刷电路的相对端可以电连接，以便金属迹线形成具有所需匝数的线圈的连续螺旋路径。
指环设备可能具有近场通信电路。近场通信电路可以使用线圈发射和/或接收任何合适的近场通信信号。例如，近场通信电路可以使用线圈从近场通信标签收集近场通信标签信息，可以使用线圈模拟标签，和/或以其他方式支持双向操作（例如，读取和/或写入操作）。如果需要，还可以根据用户输入收集标签信息，例如用加速度计或其他传感器检测到的设备点击或摇晃。
指环设备可以配备无线通信电路，该电路使用非近场通信天线将标签信息和/或其他信息无线传输到配套设备。
例如，考虑用户在建筑物中行走的场景。用户查看货架上的商品，其中包含 nfc 标签的商品，标签上有关该商品的信息。
通过设备 #10b 的输出设备（iphone、ipad、mac 或 vision pro）在设备 #10b 的显示屏上以标签、图像或其他可视内容的形式（用户可以查看）显示与标识符相关的信息和/或其他 nfc 标签信息，通过使用设备 #10b 中的扬声器显示音频信息，如通过播放与标签相关的视频等，vision pro 可以将获得的与标识符相关的信息和/或其他 nfc 标签信息呈现给用户。
如果需要，可以使用指环设备（#10a）执行其他类型的近场交互。例如，指环可以使用近场通信（或蓝牙通信等其他无线通信）与对等设备交换信息，可以通过与无线接入点、蜂窝电话网络或其它无线网络等的无线连接将信息上传到互联网。

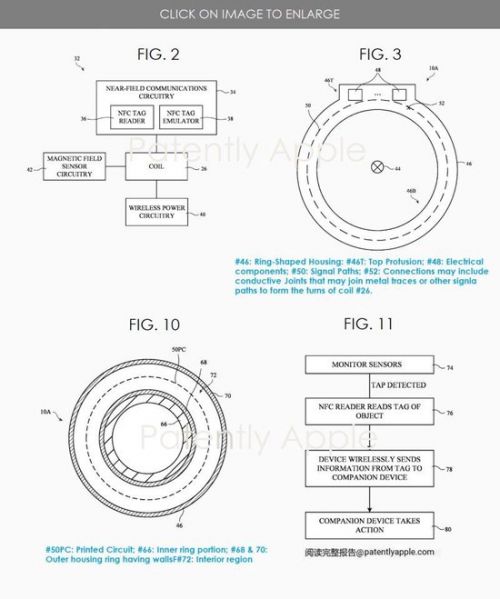

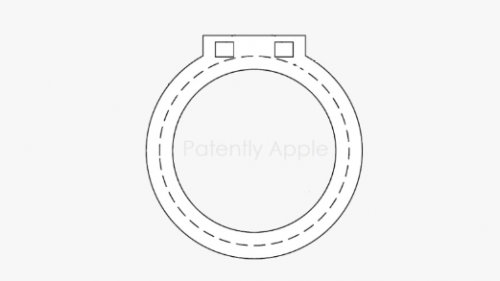

苹果专利图 2 是指环设备的说明性电路；图 3 是设备 #10a 的正面视图。如图 3 所示，指环设备可以包括元件 #48，这些元件通过信号通路 #50 相互连接，信号通路 #50 可以形成在一个或多个印刷和/或一个或多个其他电介质构件上，这些电介质构件用作基板（例如，由聚合物、玻璃、陶瓷等形成的构件），这些基板通过三维印刷（例如，形成有时称为三维印刷电路板的三维基板）、模塑、机械加工和/或其他制造技术成型。在某些实施方案中，信号通路的基板可以由环形介质外壳的部分形成。
苹果专利图 10 是指环设备的横截面侧视图。在操作过程中，指环设备（#10a）可用于感应指环周围的环境和/或可用于收集位置信息（例如，有关指环的方向、位置和/或运动的信息）。
例如，惯性测量单元或其它位置传感器可以监测指环的位置。磁感应电路 #42 和/或其他传感器（例如，指环上的光学传感器）也可用于收集有关指环位置的信息。在指环中感应到的位置信息和传感器收集的其他输入（例如，按钮按下输入、触摸传感器输入、力传感器输入等）可以无线传输到设备 #10b（apple vision pro），以用作控制输入。
如果需要，设备 #10b（vision pro）可以使用摄像头、磁感应电路和/或其他传感器来跟踪指环的位置。以这种方式使用指环中的传感电路和/或设备 #10b（vision pro）中的传感电路，用户可以通过指向指环来移动指环，并向指环和系统提供用户输入，以通过适当定位指环来控制设备（vision pro），例如，通过以空中手势移动指环， 通过在 vision pro 中创建的 vr 或 mr 环境中跟踪环时移动指环。
